DMG MORI

О бренде DMG MORI
DMG MORI — это один из крупнейших мировых производителей металлообрабатывающего оборудования с более чем 150-летней историей. Компания образована в результате объединения немецкой Gildemeister и японской Mori Seiki, благодаря чему объединила в себе лучшие традиции немецкой точности и японского инженерного совершенства. Сегодня DMG MORI представлена в более чем 80 странах мира и активно сотрудничает с предприятиями в таких отраслях, как авиационно-космическая промышленность, медицина, автомобилестроение, производство пресс-форм и энергетика.

Сайт компании dmgmori.com

Компания DMG MORI – мировой лидер в производстве прецизионных станков с ЧПУ. В каталоге представлены токарные, фрезерные и 5-осевые обрабатывающие центры серий CLX, CTX, NVX и CMX.

---



Справочная информация по модельному ряду



Универсальные токарные станки
(Universal Turning Centers)

DMG MORI CLX 350 Макс. диаметр заготовки 320 мм Макс. длина 530 мм Макс. пруток Ø65 мм Перемещение X/Y/Z 185/80/540 мм

DMG MORI CLX 450 Макс. диаметр заготовки 400 мм Макс. длина 800 мм Макс. пруток Ø80 мм Перемещение X/Y/Z 276/120/755 мм

DMG MORI CLX 550 Макс. диаметр заготовки 480 мм Макс. длина 1240 мм Макс. пруток Ø102 мм Перемещение X/Y/Z 308/120/1240 мм

DMG MORI CTX 350 Макс. диаметр заготовки 320 мм Макс. длина 540 мм Макс. пруток Ø65 мм Перемещение X/Y/Z 250/100/550 мм

DMG MORI CTX 350 4A Макс. диаметр заготовки 200 мм Макс. длина 470 мм Макс. пруток Ø65 мм Перемещение X/Y/Z 185/100/495 мм

DMG MORI CTX 450 Макс. диаметр заготовки 480 мм Макс. длина 800 мм Макс. пруток Ø102 мм Перемещение X/Y/Z 310/130/825 мм

DMG MORI CTX 550 Макс. диаметр заготовки 480 мм Макс. длина 1225 мм Макс. пруток Ø102 мм Перемещение X/Y/Z 310/130/1225 мм

DMG MORI CTX 750 Макс. диаметр заготовки 700 мм Макс. длина 2040 мм Макс. пруток Ø127 мм Перемещение X/Y/Z 435/170/2050 мм

DMG MORI CTX alpha 500 Макс. диаметр заготовки 240 мм Макс. длина 500 мм Макс. пруток Ø67 мм Перемещение X/Y/Z 210/80/525 мм

DMG MORI CTX 2500 Макс. диаметр заготовки 430 мм Макс. длина 1284 мм Макс. пруток Ø102 мм Перемещение X/Y/Z 260/100/1345 мм

DMG MORI CTX beta 2000 Макс. диаметр заготовки 800 мм Макс. длина 2000 мм Макс. пруток Ø110 мм Перемещение X/Y/Z 415/150/2025 мм

DMG MORI NLX 1500 Макс. диаметр заготовки 386 мм Макс. длина 515 мм Макс. пруток Ø52 мм Перемещение X/Y/Z 260/100/590 мм

DMG MORI NLX 2000 Макс. диаметр заготовки 366 мм Макс. длина 510 мм Макс. пруток Ø65 мм Перемещение X/Y/Z 260/100/590 мм

DMG MORI NLX 2500 Макс. диаметр заготовки 366 мм Макс. длина 708 мм Макс. пруток Ø105 мм Перемещение X/Y/Z 260/120/795 мм

DMG MORI NLX 3000 Макс. диаметр заготовки 430 мм Макс. длина 3123 мм Макс. пруток Ø102 мм Перемещение X/Y/Z 280/120/3170 мм

DMG MORI NLX 4000 Макс. диаметр заготовки 600 мм Макс. длина 1584 мм Макс. пруток Ø117 мм Перемещение X/Y/Z 365/120/1685 мм

DMG MORI NLX 6000 Макс. диаметр заготовки 920 мм Макс. длина 2000 мм Макс. пруток Ø116 мм Перемещение X/Y/Z 485/200/2150 мм

DMG MORI SL 403 Макс. диаметр заготовки 650 мм Макс. длина 2158 мм Макс. пруток Ø185 мм Перемещение X/Z 345/2000 мм

DMG MORI SL 603 Макс. диаметр заготовки 930 мм Макс. длина 4000 мм Макс. пруток Ø375 мм Перемещение X/Z 485/4150 мм

Ключевые особенности:

1. Все модели оснащены системой прямого измерения (X или X/Y)
2. Стандартная комплектация включает IoT-коннектор
3. Серия NLX предлагает максимальную длину обработки до 3170 мм
4. Серия SL специализирована для высокоскоростной обработки крупных деталей



Токарно-фрезерные обрабатывающие центры
(Machines. Turning. Turn & Mill)

Серия CLX TC

DMG MORI CLX 450 TC Макс. диаметр 400 мм Макс. длина 1100 мм Пруток Ø65 мм Перемещение X/Y/Z 750/200/1100 мм

DMG MORI CLX 550 TC Макс. диаметр 550 мм Макс. длина 1600 мм Пруток Ø102 мм Перемещение X/Y/Z 870/270/1600 мм

Серия CTX beta TC

DMG MORI CTX beta 450 TC Макс. диаметр 500 мм Макс. длина 1100 мм Пруток Ø102 мм Перемещение X/Y/Z 750/200/1100 мм

DMG MORI CTX beta 1250 TC (compactMASTER) Макс. диаметр 500 мм Макс. длина 1200 мм Пруток Ø102 мм Перемещение X/Y/Z 490/250/1300 мм

DMG MORI CTX beta 1250 TC 4A (2 суппорта) Макс. диаметр 340 мм Макс. длина 1185 мм Пруток Ø102 мм Перемещение X/Y/Z 490/200/1200 мм

DMG MORI CTX beta 2000 TC Макс. диаметр 550 мм Макс. длина 2000 мм Пруток Ø102 мм Перемещение X/Y/Z 650/300/2050 мм

Премиум серии

CTX gamma 3000 TC Макс. диаметр 700 мм Макс. длина 3000 мм Пруток Ø127 мм Перемещение X/Y/Z 800/420/3050 мм

DMG MORI NTX 500 (42,000 об/мин) Макс. диаметр 350 мм Макс. длина 580 мм Пруток Ø65 мм Перемещение X/Y/Z 375/150/610 мм

DMG MORI NTX 1000 Макс. диаметр 430 мм Макс. длина 800 мм Пруток Ø65 мм Перемещение X/Y/Z 455/210/800 мм

DMG MORI NTX 2000 Макс. диаметр 670 мм Макс. длина 1538 мм Пруток Ø65 мм Перемещение X/Y/Z 675/300/1562 мм

Крупногабаритные решения

DMG MORI NTX 2500 Макс. диаметр 670 мм Макс. длина 3135 мм Пруток Ø80 мм Перемещение X/Y/Z 675/300/3062 мм

DMG MORI NTX 3000 Макс. диаметр 670 мм Макс. длина 3125 мм Пруток Ø102 мм Перемещение X/Y/Z 675/300/3062 мм

DMG MORI NT 4250 DCG Макс. диаметр 660 мм Макс. длина 1542 мм Пруток Ø80 мм Перемещение X/Y/Z 750/420/1650 мм

DMG MORI NT 6600 DCG Макс. диаметр 1070 мм Макс. длина 6076 мм Пруток Ø164 мм Перемещение X/Y/Z 1040/660/6150 мм

Ключевые технологии:

1. compactMASTER- запатентованный компактный шпиндель для Turn&Mill
2. DCG- система динамической коррекции геометрии
3. 4A- конфигурация с двумя суппортами
4. Максимальная скорость шпинделя до 42,000 об/мин(NTX 500)

Особенности:

• Полная 5-сторонняя обработка за одну установку
• Возможность обработки деталей длиной свыше 6 метров
• Оптимальное решение для сложных фрезерно-токарных операций



Горизонтальные токарные станки для серийного производства
(Machines. Turning. Horizontal Production Turning)

Серия WASINO (Высокоточная обработка)

DMG MORI WASINO G 100 | 300 Макс. диаметр 285 мм Макс. длина 280 мм Пруток Ø38 мм Перемещение X/Z 300/285 мм

DMG MORI WASINO G 100 | 480 Макс. диаметр 285 мм Макс. длина 280 мм Пруток Ø38 мм Перемещение X/Z 480/285 мм

DMG MORI WASINO G 100M | 480 Макс. диаметр 285 мм Макс. длина 280 мм Пруток Ø38 мм Перемещение X/Z 480/285 мм

DMG MORI WASINO G-06 Макс. диаметр 60 мм Макс. длина 60 мм Пруток Ø38 мм Перемещение X/Z 300/285 мм

DMG MORI WASINO G-07 Макс. диаметр 100 мм Макс. длина 100 мм Пруток Ø38 мм Перемещение X/Z 480/285 мм

DMG MORI WASINO GG-5 Макс. диаметр 50 мм Макс. длина 40 мм Пруток Ø45 мм Перемещение X/Z 200/220 мм

Прецизионные модели WASINO

DMG MORI WASINO A 150SY | 15 Макс. диаметр 240 мм Макс. длина 245 мм Пруток Ø67 мм Перемещение X/Y/Z 180/100/350 мм

DMG MORI WASINO A 150Y | 18 Макс. диаметр 240 мм Макс. длина 245 мм Пруток Ø67 мм Перемещение X/Y/Z 180/100/350 мм

DMG MORI WASINO A-18S Макс. диаметр 240 мм Макс. длина 245 мм Пруток Ø67 мм Перемещение X/Y/Z 180/100/350 мм

DMG MORI WASINO AA-1 (2 шпинделя) Макс. диаметр 100 мм Макс. длина 50 мм Перемещение X/Y/Z 148/50/170 мм

DMG MORI WASINO J-1 Макс. диаметр 170 мм Макс. длина 180 мм Пруток Ø38 мм Перемещение X/Z 100/220 мм

DMG MORI WASINO JJ-1 (2 шпинделя) Макс. диаметр 100 мм Макс. длина 100 мм Пруток Ø45 мм Перемещение X/Z 148/170 мм

Специализированные станки

DMG MORI NZX-S 1500 (валы) Макс. диаметр 120 мм Макс. длина 1055 мм Перемещение X/Z 60/1100 мм

DMG MORI NZX-S 2500 (валы) Макс. диаметр 200 мм Макс. длина 700 мм Перемещение X/Z 120/770 мм

Автоматизированные решения

DMG MORI ALX 1500 Макс. диаметр 440 мм Макс. длина 2036 мм Пруток Ø52 мм Перемещение X/Y/Z 260/100/2075 мм

DMG MORI ALX 2000 Макс. диаметр 460 мм Макс. длина 2036 мм Пруток Ø65 мм Перемещение X/Y/Z 260/100/2075 мм

DMG MORI ALX 2500 Макс. диаметр 460 мм Макс. длина 2000 мм Пруток Ø80 мм Перемещение X/Y/Z 260/100/2075 мм

Ключевые особенности:

Высокая точность - все модели серии WASINO обеспечивают прецизионную обработку

Гибкие конфигурации - от компактных G-серий до двухшпиндельных решений

Автоматизация - ALX серия готова к интеграции в автоматические линии

Специализация - NZX-S оптимизированы для обработки валов

Рекомендации по выбору:

Для мелких деталей: WASINO G-06/G-07

Для прецизионной обработки: WASINO A-18S

Для автоматизированного производства: ALX 2500

Для валов: NZX-S 2500



Горизонтальные токарные станки для серийного производства
(Horizontal Production Turning Centers)

Компактные станки для мелких деталей

DMG MORI NRX 2000 Макс. диаметр 180 мм Макс. длина 100 мм Перемещение X/Z 100/220 мм

DMG MORI SPRINT 20|5 Макс. диаметр 20 мм Макс. длина 180 мм Пруток Ø20 мм Перемещение X/Y/Z 50/325/60 мм

DMG MORI SPRINT 20|8 Макс. диаметр 20 мм Макс. длина 180 мм Пруток Ø20 мм Перемещение X/Y/Z 50/325/60 мм

DMG MORI SPRINT 32|5 Макс. диаметр 32 мм Макс. длина 240 мм Пруток Ø32 мм Перемещение X/Y/Z 70/405/100 мм

DMG MORI SPRINT 32|8 Макс. диаметр 32 мм Макс. длина 240 мм Пруток Ø32 мм Перемещение X/Y/Z 70/405/100 мм

DMG MORI SPRINT 32|9 Макс. диаметр 32 мм Макс. длина 240 мм Пруток Ø32 мм Перемещение X/Y/Z 70/405/100 мм

DMG MORI SPRINT 32|10 Макс. диаметр 32 мм Макс. длина 240 мм Пруток Ø32 мм Перемещение X/Y/Z 70/405/100 мм

DMG MORI SPRINT 42 linear Макс. диаметр 42 мм Макс. длина 320 мм Пруток Ø42 мм Перемещение X/Y/Z 50/350/120 мм

DMG MORI SPRINT 42|10 linear Макс. диаметр 42 мм Макс. длина 320 мм Пруток Ø42 мм Перемещение X/Y/Z 50/350/120 мм

DMG MORI GM 16-6 Макс. диаметр 16 мм Макс. длина 80 мм Пруток Ø16 мм Перемещение X/Z 28/45 мм

DMG MORI GM 20-6 Макс. диаметр 25 мм Макс. длина 100 мм Пруток Ø25 мм Перемещение X/Z 42/50 мм

DMG MORI MULTISPRINT 36 Макс. диаметр 36 мм Макс. длина 170 мм Пруток Ø36 мм Перемещение X/Y/Z 50/100/170 мм

Многошпиндельные комплексы

DMG MORI NZ DUE (2 суппорта) Макс. длина 1290 мм Пруток Ø72 мм Перемещение X/Y/Z 210/80/1290 мм

DMG MORI NZ DUE FORMULA (2 суппорта) Макс. длина 740 мм Пруток Ø72 мм Перемещение X/Y/Z 210/80/740 мм

DMG MORI NZ TRE (3 суппорта) Макс. длина 1290 мм Пруток Ø72 мм Перемещение X/Y/Z 210/80/1290 мм

DMG MORI NZ QUATTRO (4 суппорта) Макс. длина 1290 мм Пруток Ø72 мм Перемещение X/Y/Z 210/80/1290 мм

Станки среднего размера

DMG MORI SPRINT 50 (4 оси) Макс. диаметр 140 мм Макс. длина 235 мм Пруток Ø50 мм Перемещение X/Y/Z 165/70/235 мм

DMG MORI SPRINT 65 (4 оси) Макс. диаметр 175 мм Макс. длина 420 мм Пруток Ø65 мм Перемещение X/Y/Z 165/80/420 мм

DMG MORI NZX 1500 Макс. диаметр 300 мм Макс. длина 810 мм Пруток Ø52 мм Перемещение X/Y/Z 210/110/810 мм

DMG MORI NZX 2000 Макс. диаметр 320 мм Макс. длина 300 мм Пруток Ø65 мм Перемещение X/Y/Z 210/110/810 мм

DMG MORI CTX beta 800 4A Макс. диаметр 340 мм Макс. длина 735 мм Пруток Ø102 мм Перемещение X/Y/Z 300/120/800 мм

DMG MORI CTX beta 1250 4A Макс. диаметр 340 мм Макс. длина 1135 мм Пруток Ø102 мм Перемещение X/Y/Z 300/120/1170 мм

Крупногабаритные решения

DMG MORI NZX 2500 Макс. диаметр 370 мм Макс. длина 1000 мм Перемещение X/Y/Z 225/120/1050 мм

DMG MORI NZX 4000 Макс. диаметр 660 мм Макс. длина 3000 мм Перемещение X/Y/Z 385/140/3100 мм

DMG MORI NZX 6000 Макс. диаметр 900 мм Макс. длина 4000 мм Перемещение X/Y/Z 485/200/4150 мм

Ключевые особенности:

SPRINT серия - компактные размеры (от 2 м²) с Y-осями

NZ серия - до 4 суппортов с индивидуальными Y-осями

NZX серия - обработка крупных деталей до Ø900×4000 мм

GM серия - микрообработка от Ø16 мм

Примечания:

Все модели поддерживают автоматизацию

Возможность интеграции в Industry 4.0

Различные варианты компоновки (TWIN, B-оси, линейные двигатели)

Вертикальные фрезерные станки
(Machines. Milling. Vertical Milling)

Серия M

M1 Перемещение X/Y/Z 550/550/510 мм Макс. заготовка 550×550×400 мм Вес 600 кг

M2 Перемещение X/Y/Z 1100/550/510 мм Макс. заготовка 1100×550×400 мм Вес 1700 кг

Серия CMX V

DMG MORI CMX 600 V Перемещение X/Y/Z 600/560/510 мм Макс. заготовка 900×560×630 мм Вес 600 кг

DMG MORI CMX 800 V Перемещение X/Y/Z 800/560/510 мм Макс. заготовка 1100×560×630 мм Вес 800 кг

DMG MORI CMX 1100 V Перемещение X/Y/Z 1100/560/510 мм Макс. заготовка 1400×560×630 мм Вес 1000 кг

Серия DMV

DMG MORI DMV 60 Перемещение X/Y/Z 600/600/510 мм Макс. заготовка 900×600×550 мм Вес 1000 кг

DMG MORI DMV 110 Перемещение X/Y/Z 1100/600/510 мм Макс. заготовка 1400×600×550 мм Вес 1700 кг

DMG MORI DMV 145 Перемещение X/Y/Z 1450/700/550 мм Макс. заготовка 1650×750×700 мм Вес 2000 кг

DMG MORI DMV 185 Перемещение X/Y/Z 1850/700/550 мм Макс. заготовка 2050×750×700 мм Вес 3000 кг

Прецизионная серия NVX

DMG MORI NVX 5060 Перемещение X/Y/Z 600/530/510 мм Макс. заготовка 900×600×510 мм Вес 800 кг

Ключевые особенности:

Стандартная комплектация:

IoT-коннектор

Система прямого измерения

Грузоподъемность: от 600 кг (M1) до 3000 кг (DMV 185)

Рабочая зона:

X: от 550 мм до 1850 мм

Y: от 530 мм до 700 мм

Серия NVX: высоточная обработка (2 поколение)

Примечания:

Все модели готовы к интеграции в автоматизированные линии

Поддержка Industry 4.0

Возможность оснащения дополнительными опциями

Прецизионная серия NVX (2-е поколение)

DMG MORI NVX 5080 Перемещение X/Y/Z 800/530/510 мм Макс. заготовка 1100×600×510 мм Вес 1000 кг

DMG MORI NVX 5100 Перемещение X/Y/Z 1050/530/510 мм Макс. заготовка 1350×600×510 мм Вес 1200 кг

DMG MORI NVX 7000 Перемещение X/Y/Z 1540/760/660 мм Макс. заготовка 1700×760×600 мм Вес 2000 кг

Серия с DCG (Driven at Center of Gravity)

DMG MORI NV 4000 DCG Перемещение X/Y/Z 600/400/400 мм Макс. заготовка 750×450×400 мм Вес 350 кг

DMG MORI NVD 4000 DCG Перемещение X/Y/Z 600/400/400 мм Макс. заготовка 700×450×400 мм Вес 350 кг

DMG MORI NVD 6000 DCG Перемещение X/Y/Z 900/600/450 мм Макс. заготовка 1000×600×450 мм Вес 800 кг

Специализированные решения

DMG MORI NVD 5000 α1A (для штампов и пресс-форм) Перемещение X/Y/Z 1020/510/510 мм Макс. заготовка 1320×600×510 мм Вес 1200 кг

DMG MORI i 30 V Компактный высокопроизводительный центр

DMG MORI DMP 35 (высокоскоростной) Перемещение X/Y/Z 350/420/380 мм Макс. заготовка 740×420×580 мм Вес 400 кг

DMG MORI DMP 70 (высокоскоростной) Перемещение X/Y/Z 700/420/380 мм Макс. заготовка 840×420×580 мм Вес 400 кг

Ключевые особенности:

Технология DCG:

Повышенная точность обработки

Улучшенное качество поверхности

Грузоподъемность: от 350 кг до 2000 кг

Прецизионные модели:

Повторяемость позиционирования до 0,001 мм

Идеально для ответственных деталей

Скоростная обработка:

До 42,000 об/мин (DMP серия)

Рекомендации по выбору:

Для прецизионной обработки: NVX 5100

Для штампов: NVD 5000 α1A

Для высоких скоростей: DMP 70

Для крупных деталей: NVX 7000

Примечание: Все станки совместимы с системами автоматизации и Industry 4.0.



Горизонтально-фрезерные станки

(Milling. Horizontal Milling)

DMG MORI INH 63 Точность, производительность и компактность. Перемещение X/Y/Z 1050/1100/1050 мм Макс. заготовка Ø1070×1000 мм Вес 1000 кг
DMG MORI INH 80 Точность, производительность и компактность. Перемещение X/Y/Z 1400/1350/1350 мм Макс. заготовка Ø1500×1300 мм Вес 2000 кг

DMG MORI NHX 4000 Горизонтальный обрабатывающий центр с высокой жесткостью. Перемещение X/Y/Z 560/560/660 мм Макс. заготовка Ø630×900 мм Вес 400 кг
DMG MORI NHX 5000 Горизонтальный обрабатывающий центр с высокой жесткостью. Перемещение X/Y/Z 730/730/880 мм Макс. заготовка Ø800×1000 мм Вес 700 кг
DMG MORI NHX 5500 Сочетание многофункциональности и элегантного дизайна. Перемещение X/Y/Z 800/800/880 мм Макс. заготовка Ø800×1100 мм Вес 1000 кг
DMG MORI NHX 6300 Сочетание многофункциональности и элегантного дизайна. Перемещение X/Y/Z 1050/900/1030 мм Макс. заготовка Ø1050×1300 мм Вес 1500 кг
DMG MORI NHX 8000 Обработка крупногабаритных и труднообрабатываемых материалов. Перемещение X/Y/Z 1400/1200/1350 мм Макс. заготовка Ø1450×1450 мм Вес 2200 кг

Ключевые особенности:

• Высокая точность и динамика обработки
• Оптимальная жесткость конструкции
• Поддержка Industry 4.0 и автоматизации
• Возможность оснащения дополнительными опциями

Серия NH DCG

DMG MORI NH 4000 DCG Идеальный обрабатывающий центр. Перемещение X/Y/Z 560/560/630 мм Макс. заготовка Ø630×900 мм Вес 400 кг
DMG MORI NH 5000 DCG Максимальная скорость обработки. Перемещение X/Y/Z 730/760/850 мм Макс. заготовка Ø800×1000 мм Вес 500 кг
DMG MORI NH 6300 DCGII Универсальный центр для тяжелого и высокоскоростного фрезерования. Перемещение X/Y/Z 1050/900/980 мм Макс. заготовка Ø1050×1300 мм Вес 1500 кг

Серия NHC

DMG MORI NHC 4000 Высокая стабильность, точность и динамика. Перемещение X/Y/Z 560/560/660 мм Макс. заготовка Ø630×900 мм Вес 400 кг
DMG MORI NHC 5000 Высокая стабильность, точность и динамика. Перемещение X/Y/Z 730/730/880 мм Макс. заготовка Ø800×1000 мм Вес 700 кг
DMG MORI NHC 6300 Многофункциональность и элегантный дизайн. Перемещение X/Y/Z 1050/900/1030 мм Макс. заготовка Ø1050×1300 мм Вес 1500 кг
DMG MORI NHC 8000 Многофункциональность и элегантный дизайн. Перемещение X/Y/Z 1400/1200/1350 мм Макс. заготовка Ø1450×1450 мм Вес 2200 кг

Серия monoBLOCK

DMG MORI DMU 65 H (FD) Эволюция универсальной обработки. Перемещение X/Y/Z 650/950/700 мм Макс. заготовка Ø840×770 мм Вес 600 кг
DMG MORI DMC 65 H (FD) Эволюция универсальной обработки. Перемещение X/Y/Z 650/950/700 мм Макс. заготовка Ø630×700 мм Вес 600 кг
DMG MORI DMU 85 H (FD) Эволюция универсальной обработки. Перемещение X/Y/Z 850/1150/900 мм Макс. заготовка Ø1040×870 мм Вес 1000 кг
DMG MORI DMC 85 H (FD) Эволюция универсальной обработки. Перемещение X/Y/Z 850/1150/900 мм Макс. заготовка Ø830×800 мм Вес 800 кг

Ключевые особенности:

• Высочайшая точность и производительность
• Универсальность обработки
• Поддержка Industry 4.0
• Возможность интеграции в автоматизированные линии



5-осевые фрезерные станки

(Machines. Milling. 5 Axis Milling)

DMG MORI CMX 50 U
Перемещение X/Y/Z 500/450/400 мм | Макс. заготовка Ø630×550 мм | Макс. вес 200 кг

DMG MORI CMX 70 U
Перемещение X/Y/Z 750/600/520 мм | Макс. заготовка Ø800×560 мм | Макс. вес 350 кг

DMG MORI DMX 60 U
Перемещение X/Y/Z 600/600/510 мм | Макс. заготовка Ø630×450 мм | Макс. вес 300 кг

DMG MORI DMX 80 U
Перемещение X/Y/Z 800/600/510 мм | Макс. заготовка Ø800×450 мм | Макс. вес 350 кг

DMG MORI DMU 40
Перемещение X/Y/Z 550/450/420 мм | Макс. заготовка Ø505×570 мм | Макс. вес 300 кг

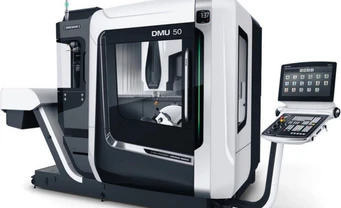

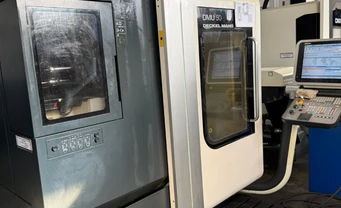

DMG MORI DMU 50
Перемещение X/Y/Z 650/520/475 мм | Макс. заготовка Ø630×600 мм | Макс. вес 300 кг

Ключевые характеристики:

• 5-осевая одновременнаяобработка
• Система прямогоизмерения
• Поддержка IoT(Industry 4.0)
• Точность до ±0.005мм
• Готовность к автоматизации

Все модели поддерживают чистовую обработку по IT5

Серия NMV DCG



DMG MORI NMV 3000 DCG
Высокоточный 5-осевой центр с DDM на поворотных осях
Перемещение X/Y/Z 500/350/510 мм | Заготовка Ø350×300 мм | Вес 100 кг

DMG MORI NMV 5000 DCG
Высокоточный 5-осевой обрабатывающий центр
Перемещение X/Y/Z 730/510/510 мм | Заготовка Ø500×50 мм | Вес 300 кг

DMG MORI Gear Production+
5-осевая обработка + токарная обработка + зубонарезание
Перемещение X/Y/Z 730/760/850 мм | Заготовка Ø800×1000 мм | Вес 500 кг

Серия monoBLOCK

DMG MORI DMU 65 (FD) 2gen
Универсальный 5-осевой центр 2 поколения
Перемещение X/Y/Z 735/650/560 мм | Заготовка Ø840×500 мм | Вес 1000 кг

DMG MORI DMC 65 (FD)
Компактный 5-осевой центр
Перемещение X/Y/Z 735/650/560 мм | Заготовка Ø630×500 мм | Вес 600 кг

DMG MORI DMU 75 2gen
5-осевой центр 2 поколения
Перемещение X/Y/Z 750/650/560 мм | Заготовка Ø840×500 мм | Вес 600 кг

DMG MORI DMC 75
Компактный 5-осевой центр
Перемещение X/Y/Z 750/650/560 мм | Заготовка Ø630×500 мм | Вес 600 кг

DMG MORI DMU 85 (FD)
Мощный 5-осевой центр
Перемещение X/Y/Z 935/850/650 мм | Заготовка Ø1040×590 мм | Вес 1500 кг

DMG MORI DMU 85 (FD) 2gen
5-осевой центр 2 поколения
Перемещение X/Y/Z 935/850/650 мм | Заготовка Ø1040×590 мм | Вес 1500 кг

DMG MORI DMC 85 (FD)
Компактный 5-осевой центр
Перемещение X/Y/Z 935/850/650 мм | Заготовка Ø800×590 мм | Вес 1000 кг

DMG MORI DMU 95
Универсальный 5-осевой центр
Перемещение X/Y/Z 950/850/650 мм | Заготовка Ø1040×590 мм | Вес 1000 кг

DMG MORI DMU 95 2gen
5-осевой центр 2 поколения
Перемещение X/Y/Z 950/850/650 мм | Заготовка Ø1040×590 мм | Вес 1000 кг

DMG MORI DMC 95
Компактный 5-осевой центр
Перемещение X/Y/Z 950/850/650 мм | Заготовка Ø800×590 мм | Вес 1000 кг

Ключевые особенности:

• 5-осевая одновременная обработка
• Высочайшая точность (до ±0.005 мм)
• Технология DDM на поворотных осях
• Поддержка Industry 4.0
• Возможность комплексной обработки (фрезерование+токарная+зубонарезание)

Все станки готовы к интеграции в автоматизированные линии

Серия monoBLOCK

DMG MORI DMU 105 (FD)
Перемещение X/Y/Z 1,135/1,050/750 мм | Заготовка Ø1,240×690 мм | Вес 2,000 кг

DMG MORI DMU 125 (FD)
Перемещение X/Y/Z 1,335/1,250/900 мм | Заготовка Ø1,400×790 мм | Вес 2,600 кг

Серия eVo

DMG MORI DMU 40 (FD)
Перемещение X/Y/Z 400/400/375 мм | Заготовка Ø450×460 мм | Вес 250 кг

DMG MORI DMU 60 (FD)
Перемещение X/Y/Z 600/500/500 мм | Заготовка Ø600×500 мм | Вес 400 кг

DMG MORI DMU 60 (FD) 2gen
Перемещение X/Y/Z 750/550/550 мм | Заготовка Ø700×550 мм | Вес 500 кг

DMG MORI DMU 80 (FD)
Перемещение X/Y/Z 800/650/550 мм | Заготовка Ø830×600 мм | Вес 600 кг

HSC серия

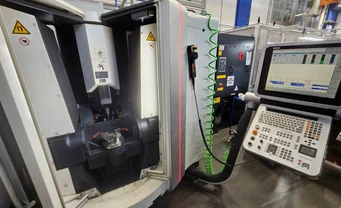

DMG MORI HSC 20 linear
Перемещение X/Y/Z 200/220/280 мм | Заготовка Ø200×200 мм | Вес 100 кг
*До 60,000 об/мин, ускорение >2g*

DMG MORI HSC 55 linear
Перемещение X/Y/Z 450/650/460 мм | Заготовка Ø500×350 мм | Вес 200 кг

Серия DMF (портальные)

DMG MORI DMF 200|8 (FD)
Перемещение X/Y/Z 2,000/800/850 мм | Заготовка 2,300×850×900 мм | Вес 2,000 кг

DMG MORI DMF 300|8 (FD)
Перемещение X/Y/Z 3,000/800/850 мм | Заготовка 3,300×850×900 мм | Вес 3,000 кг

DMG MORI DMF 300|11 (FD)
Перемещение X/Y/Z 3,000/1,100/1,050 мм | Заготовка 3,600×1,100×1,100 мм | Вес 6,000 кг

DMG MORI DMF 400|11 (FD)
Перемещение X/Y/Z 4,000/1,100/1,050 мм | Заготовка 4,600×1,100×1,100 мм | Вес 8,000 кг

Ключевые характеристики:

• 5-осевая одновременная обработка
• Погрешность позиционирования ±0.005 мм
• Прямые измерительные системы
• Поддержка Industry 4.0
• Высокоскоростная обработка (до 60,000 об/мин)
• Портальные решения для крупногабаритных деталей

Все станки готовы к интеграции в автоматизированные линии



Серия duoBLOCK

DMG MORI DMU 80 P (FD)
Перемещение X/Y/Z 800/1,050/850 мм | Заготовка Ø950×1,450 мм | Вес 1,800 кг

DMG MORI DMC 80 U (FD)
Перемещение X/Y/Z 800/1,050/850 мм | Заготовка Ø900×1,450 мм | Вес 1,400 кг

DMG MORI DMU 90 P
Перемещение X/Y/Z 900/1,050/850 мм | Заготовка Ø1,000×1,450 мм | Вес 1,800 кг

DMG MORI DMC 90 U
Перемещение X/Y/Z 900/1,050/850 мм | Заготовка Ø900×1,450 мм | Вес 1,400 кг

DMG MORI DMU 100 P (FD)
Перемещение X/Y/Z 1,000/1,250/1,000 мм | Заготовка Ø1,100×1,600 мм | Вес 2,200 кг

DMG MORI DMC 100 U (FD)
Перемещение X/Y/Z 1,000/1,250/1,000 мм | Заготовка Ø1,000×1,600 мм | Вес 2,000 кг

DMG MORI DMU 125 P (FD)
Перемещение X/Y/Z 1,250/1,250/1,000 мм | Заготовка Ø1,250×1,600 мм | Вес 2,800 кг

DMG MORI DMC 125 U (FD)
Перемещение X/Y/Z 1,250/1,250/1,000 мм | Заготовка Ø1,250×1,600 мм | Вес 2,000 кг

DMG MORI DMU 160 P (FD)
Перемещение X/Y/Z 1,600/1,600/1,100 мм | Заготовка Ø1,600×1,775 мм | Вес 4,500 кг

DMG MORI DMC 160 U (FD)
Перемещение X/Y/Z 1,600/1,600/1,100 мм | Заготовка Ø1,600×1,350 мм | Вес 4,000 кг

Портальные решения

DMG MORI DMU 200 Gantry
Перемещение X/Y/Z 4,000/2,000/1,200 мм | Заготовка 4,300×2,000×1,250 мм | Вес 20,000 кг

DMG MORI DMU 340 Gantry
Перемещение X/Y/Z 6,000/2,800/1,500 мм | Заготовка 7,000×3,140×1,540 мм | Вес 30,000 кг

DMG MORI DMU 600 Gantry linear
Перемещение X/Y/Z 18,000/4,500/2,000 мм | Заготовка 18,000×2,800×2,500 мм | Вес 150,000 кг

Портальная серия DECKEL MAHO

DMG MORI DMU 210 P (FD)
Перемещение X/Y/Z 2,100/2,100/1,250 мм | Заготовка Ø2,500×1,460 мм | Вес 8,000 кг

DMG MORI DMC 210 U (FD)
Перемещение X/Y/Z 2,100/2,100/1,250 мм | Заготовка Ø2,500×1,460 мм | Вес 6,000 кг

DMG MORI DMU 270 P (FD)
Перемещение X/Y/Z 2,700/2,700/1,600 мм | Заготовка Ø3,400×1,960 мм | Вес 12,000 кг

DMG MORI DMC 270 U (FD)
Перемещение X/Y/Z 2,700/2,700/1,600 мм | Заготовка Ø3,400×1,620 мм | Вес 9,000 кг

DMG MORI DMU 340 P (FD)
Перемещение X/Y/Z 3,400/3,400/2,000 мм | Заготовка Ø3,900×1,960 мм | Вес 20,000 кг

DMG MORI DMC 340 U (FD)
Перемещение X/Y/Z 3,400/3,400/2,000 мм | Заготовка Ø3,400×1,960 мм | Вес 10,000 кг

DMG MORI DMU 600 P (FD)
Перемещение X/Y/Z 18,750/4,800/3,500 мм | Заготовка 18,750×3,000×2,500 мм | Вес 80,000 кг

Ключевые преимущества:

• 5-осевая одновременная обработка
• Конструкция duoBLOCK для максимальной жесткости
• Портальные решения для сверхкрупных деталей
• Точность позиционирования до ±0.005 мм
• Поддержка Industry 4.0 и автоматизации
• Возможность обработки деталей до 150 тонн
