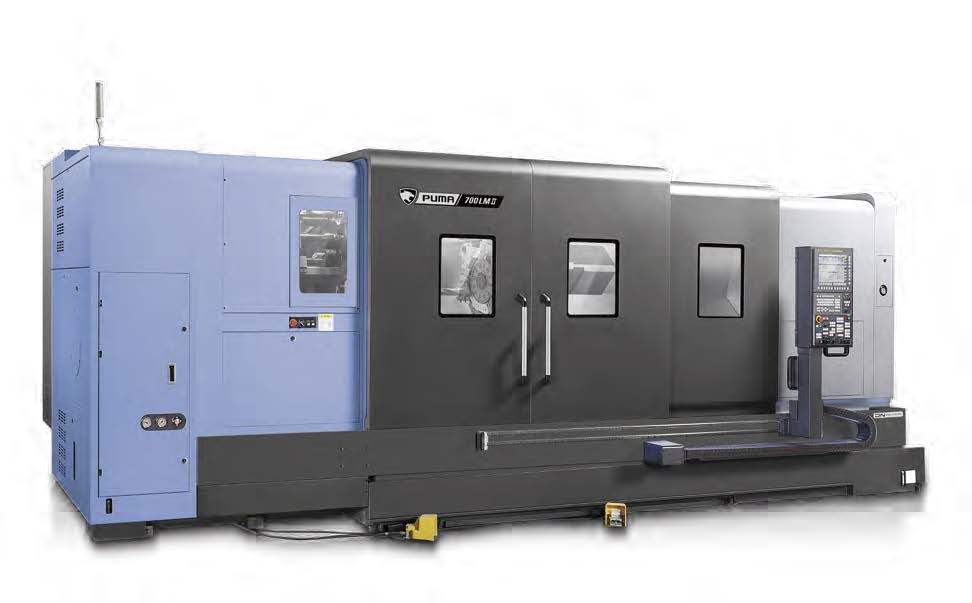

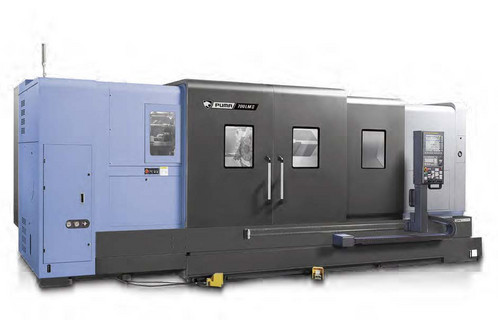

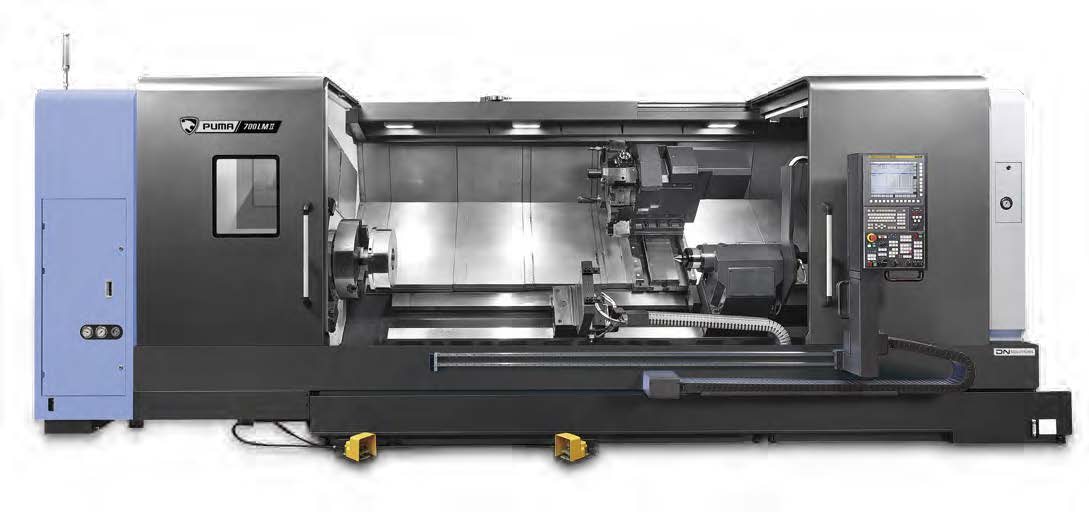

DN Solutions PUMA PUMA 800XL II

Характеристики
Комплектация
Галерея

Характеристики

Система управления ЧПУ DN Solutions-FANUC i-Series

Количество управляемых осей 2

РАБОЧАЯ ЗОНА

Максимальная длина обработки 5050 мм

Макс. диаметр обработки над станиной 1140 мм

Макс. диаметр обработки над суппортом 1000 мм

Максимальный диаметр обработки 900 мм

Макс. диаметр обрабатываемого прутка 320 мм

МАКСИМАЛЬНО ДОПУТИМЫЙ ВЕС (включая патрон)

Нагрузка при работе в патроне 3000 кг

Нагрузка при работе в центрах 7000 кг

ОСИ

Перемещения, линейные оси X/Z 470/5100 мм

Скорости, линейные оси X/Z 12/16 м/мин

ШПИНДЕЛЬ

Скорость вращения 700 об/мин

Мощность 55/45/37 кВт

Макс. момент 8076Нм

Конус шпинделя A1-20

Диаметр отверстия шпинделя 320 мм

Диаметр патрона 800 мм

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество инструментов 12 шт, 32х32,ф80

ЗАДНЯЯ БАБКА

Диаметр пиноли задней бабки: 180 мм

Ход пиноли задней бабки: 150 мм

Конус пиноли задней бабки: MT#6 вращающийся

ГАБАРИТНЫЕ РАЗМЕРЫ

Размеры станка (длина х ширина х высота) 9904x2955x2855 мм

Вес станка 26000 кг

Общая мощность 65 кВт

Комплектация

Токарный центр

Система ЧПУ DN Solutions-FANUC i-Series
(стандарт)
Герметичный корпус, защита от брызг
(стандарт)
Гидравлический 3-кулачковый патрон и исполнительный цилиндр
(стандарт)
Незакалённые кулачки – 4 комплекта
(стандарт)
Датчик контроля зажатия заготовки в патроне
(стандарт)
Гидравлическая задняя бабка с вращающимся центром
(стандарт)
Гидравлическая система
(стандарт)
Оборудование для подачи охлаждающей жидкости
(стандарт)
Централизованная система смазки
(стандарт)
Защита от стружки и охлаждающей жидкости, металлический защитный кожух
(стандарт)
Освещение рабочей зоны
(стандарт)
Индикаторы состояния станка
(стандарт)
Педаль для зажима/разжима кулачков и выдвижения пиноли
(стандарт)
Блокировка дверей
(стандарт)
Регулировочные болты и прокладки
(стандарт)
Набор инструментов для монтажа
(стандарт)
Закалённые кулачки -2 комплекта
(опция)
Входит в стоимость
Пистолет для СОЖ+ Пистолет для воздуха
(опция)
Входит в стоимость
Стружкоуборочный конвейер скребкового типа, боковое расположение
(опция)
Входит в стоимость
Автоматический замер инструмента
(опция)
Входит в стоимость
Станция СОЖ
Высоко давления 50 Бар
(опция)
Входит в стоимость
Гидравлический люнет
(Ø85 - Ø350)
(опция)
Входит в стоимость
Длинная расточная оправка (борштанга)

Опция «Длинная расточная оправка» крепить удлинённые инструментальные блоки.
(опция)
Входит в стоимость

Набор инструментальных блоков и оснастки

 Блок для зажима наружных резцов - 4 шт
 Блок торцевого точения – 1 шт
 Держатели инструментов для сквозной расточной обработки – 4 шт.
 Антивибрационные расточные держатели инструментов (ф80, ф60) – 2 шт
 Втулки расточной оправки, диаметр 40 мм, 60 мм, 2 комплекта
 Антивибрационная расточная оправка ф80мм длиной 1500мм
(опция)
Входит в стоимость

Функция восстановления резьбы

(Threading repair function)
Данная функция позволяет оператору восстанавливать (ремонтировать) резьбу даже при отсутствии исходной управляющей программы. Это стандартная функция ЧПУ Fanuc.
(стандарт)

Нарезание резьбы с произвольной скоростью (Arbitrary speed threading)
Данная функция позволяет управлять скоростью вращения шпинделя и изменять ее (корректировать) для достижения / повторения наилучшего качества резьбы.
(опция)
Входит в стоимость
